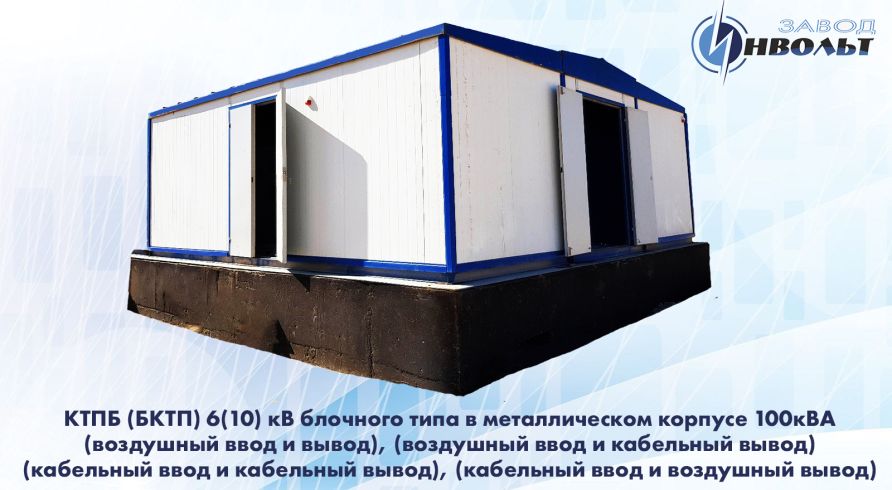

КТПБ (БКТП) мощностью 100 кВА 6(10) кВ — блочно-комплектная трансформаторная подстанция, предназначенная для надёжного энергоснабжения промышленных, жилых и инфраструктурных объектов.
Структура условного обозначения
- БКТП — блочная комплектная трансформаторная подстанция.
- 100-2500 — мощность силового трансформатора, кВА.
- 6-10 — номинальное напряжение на стороне высокого напряжения (ВН), кВ.
- 0,23-0,4 — номинальное напряжение на стороне низкого напряжения (НН), кВ.
- Вид исполнения: П — проходная, Т — тупиковая.
- КК, КВ, ВК, ВВ — типы ввода ВН: К — кабельный, В — воздушный.
- Отопление: В — водяное, Э — электрическое.
- УХЛ1 — климатическое исполнение и категория размещения.
Технические параметры подстанции
- Мощность силового трансформатора: от 100 до 2500 кВА (включая модель ТМГ 100).
- Номинальное напряжение на стороне ВН: 6 (10) кВ.
- Наибольшее рабочее напряжение на стороне ВН: 7,2; 12 кВ.
- Номинальное напряжение на стороне НН: 0,4 кВ.
- Номинальный ток сборных шин на стороне НН: 250–2500 А.
- Ток термической стойкости на стороне ВН: 20 кА (1 секунда).
- Ток электродинамической стойкости на стороне ВН: 51 кА.
- Уровень изоляции: нормальная категория.
- Способ выполнения нейтрали ВН: изолированная.
- Способ выполнения нейтрали НН: глухозаземленная.
- Климатическое исполнение: У1, УХЛ1.
- Срок службы: не менее 25 лет.
Конструктивные особенности
БКТП имеет железобетонный корпус прямоугольной формы. Размеры подстанции:
- С одним трансформатором: 5270×2250×2205 мм.
- С двумя трансформаторами: 5270×4500×2205 мм.
Подстанция разделена на два отсека:
- Один отсек для силового трансформатора (мощностью 100–2500 кВА).
- Второй отсек для оборудования высокого и низкого напряжения.
Жалюзные металлические решётки обеспечивают вентиляцию, а проёмы в полу упрощают прокладку кабеля.
