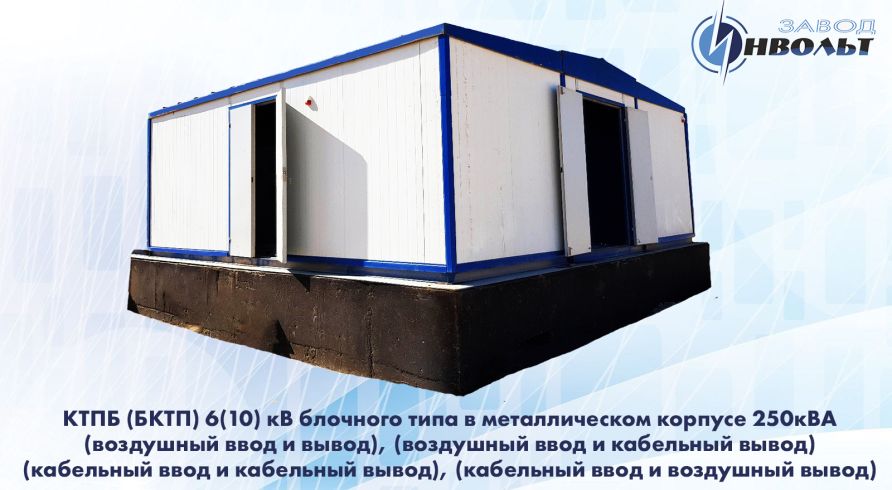

КТПБ (БКТП) мощностью 250 кВА 6(10) кВ — надёжная блочно-комплектная трансформаторная подстанция, предназначенная для питания объектов жилой, коммерческой и промышленной инфраструктуры.
Структура условного обозначения
- БКТП — блочная комплектная трансформаторная подстанция.
- 100–2500 — мощность трансформатора, кВА.
- 6–10 — номинальное напряжение на стороне ВН, кВ.
- 0,23–0,4 — номинальное напряжение на стороне НН, кВ.
- П/Т — исполнение: проходная/тупиковая.
- КК, КВ, ВК, ВВ — варианты ввода ВН: К — кабельный, В — воздушный.
- Э/В — электрическое/водяное отопление.
- УХЛ1 — климатическое исполнение и категория размещения.
Технические данные
- Мощность трансформатора: 250 кВА.
- Номинальное напряжение на стороне ВН: 6(10) кВ.
- Наибольшее рабочее напряжение: 7,2 или 12 кВ.
- Номинальное напряжение на стороне НН: 0,4 кВ.
- Номинальный ток сборных шин: 250–2500 А.
- Ток термической стойкости: 20 кА (1 секунда).
- Ток электродинамической стойкости: 51 кА.
- Уровень изоляции: нормальный.
- Климатическое исполнение: У1, УХЛ1.
- Срок службы: 25 лет.
Конструкция и особенности
БКТП 250 кВА выполнена в железобетонном корпусе:
- Габариты:
- С одним трансформатором: 5270×2250×2205 мм.
- С двумя трансформаторами: 5270×4500×2205 мм.
Здание разделено на два отсека:
- Отсек для трансформатора мощностью 250 кВА.
- Отсек для высоковольтного и низковольтного оборудования.
Кабельные проёмы упрощают монтаж оборудования, а вентиляционные жалюзи регулируют температуру.
Преимущества
• Доставка по Казахстану и СНГ.
• Срок службы подтверждён — до 25 лет.
• Более 10 лет опыта на рынке.
• Гибкая система оплаты и индивидуальный подход.
