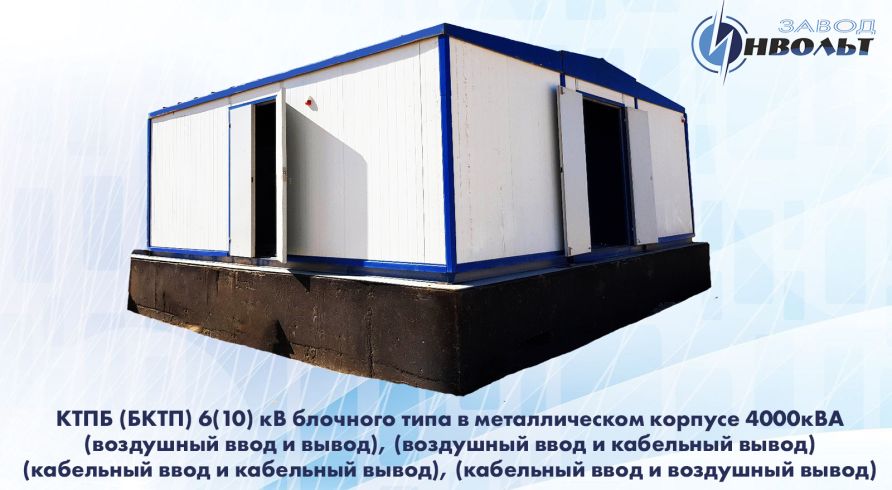

КТПБ (БКТП) мощностью 4000 кВА 6(10) кВ — это высокотехнологичное оборудование, предназначенное для стабильного и безопасного электроснабжения промышленных комплексов, крупных логистических центров и объектов городской инфраструктуры. Блочно-комплектная трансформаторная подстанция выполнена с учетом современных требований к энергоэффективности, пожарной безопасности и экологичности.
Структура условного обозначения
- БКТП — блочная комплектная трансформаторная подстанция.
- 4000 — мощность трансформатора, кВА.
- 6–10 — номинальное напряжение на стороне ВН, кВ.
- 0,23–0,4 — номинальное напряжение на стороне НН, кВ.
- П/Т — исполнение: проходная/тупиковая.
- КК, КВ, ВК, ВВ — вводы ВН: К — кабельный, В — воздушный.
- Э/В — отопление: электрическое/водяное.
- УХЛ1 — климатическое исполнение и категория размещения.
Технические данные
- Мощность трансформатора: 4000 кВА.
- Номинальное напряжение на стороне ВН: 6(10) кВ.
- Наибольшее рабочее напряжение: 7,2 или 12 кВ.
- Номинальное напряжение на стороне НН: 0,4 кВ.
- Номинальный ток сборных шин: 630–4000 А.
- Ток термической стойкости: 25 кА (1 секунда).
- Ток электродинамической стойкости: 63 кА.
- Уровень изоляции: нормальный.
- Климатическое исполнение: У1, УХЛ1.
- Срок службы: 25 лет.
Конструкция и особенности
Подстанция выполнена из железобетона высокой прочности:
- Габариты:
- С одним трансформатором: 5400×2400×2500 мм.
- С двумя трансформаторами: 5400×4800×2500 мм.
Состав блоков:
- Отсек для трансформатора мощностью 4000 кВА.
- Отсек для высоковольтного и низковольтного оборудования, включая вводы кабелей или воздушных линий.
Проемы для кабелей в полу и жалюзийные вентиляционные решетки обеспечивают эффективное охлаждение и удобство эксплуатации.
Преимущества
- Идеально подходит для крупных объектов с высокой нагрузкой.
- Надежность в экстремальных климатических условиях.
- Долговечность и минимальные эксплуатационные затраты.
- Соответствие современным стандартам безопасности и энергоэффективности.
